較早應用的旋轉式蓄熱器是旋轉式的煙氣/空氣預熱器,其蓄熱體是由金屬(鋼或鋁)波紋板做成。這種係統的蓄熱體也是周期性地被氣流加熱和冷卻,並通過改變轉速即可調節空氣的預熱溫度。由於在有機廢氣的熱力燃燒中溫度的急變和熱負荷很高,不能采用這種金屬蓄熱體;此外,廢氣淨化不像預熱空氣那麽簡單,它不僅要預熱廢氣,而且還要求達到一定的淨化率。因此,對這種裝置還必須解決密封問題,即廢氣有可能進入到淨化氣中。

理論上這種竄氣可以這樣來避免,即在流動方向中,將風機放在蓄熱器之後。但是,當廢氣預熱溫度高時,在技術上是很難實現的,而且操作費用也隨之大大提高。根據長期運行的經驗積累,一方麵不斷改進動密封件;另一方麵,特別是當進入廢氣的區域旋轉到排出淨化氣的區域之前,中間設置一個過渡區作為衝洗區,這樣可以把殘留於床層內未反應的廢氣返回到燃燒室進行氧化反應。目前旋轉蓄熱式熱力氧化器已安全、可靠、成功地用於各類有機廢氣的淨化中。旋轉蓄熱式熱力氧化器的優點是：

①單台式裝置可節省空間和占地少;

②采用旋轉式氣流分配器代替切換閥可省略壓縮空氣;

③操作和維護成本低、損耗小、操作簡單;

④因為是連續旋轉,不會引起壓力波動;

⑤可適應低負荷或高負荷的廢氣流量。

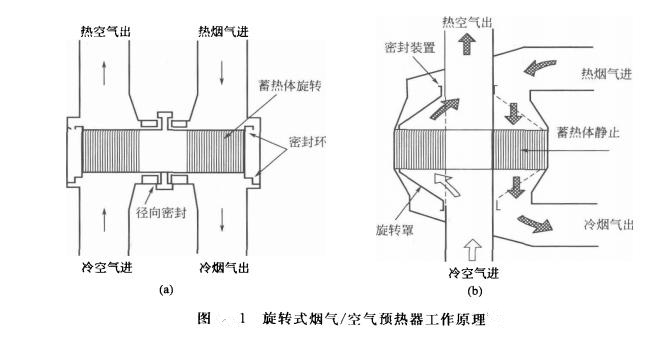

旋轉蓄熱式熱力氧化器是在旋轉式的煙氣/空氣預熱器基礎上發展起來的,這種煙氣/空氣預熱器的結構原理如圖1所示。圖1(a)為蓄熱體旋轉;圖1(b)表示蓄熱體靜止,但用旋轉的氣體分配器來改變氣體流向。

目前用於有機廢氣淨化的旋轉蓄熱式熱力氧化器有兩種,例如蓄熱體旋轉的單床RT和設有旋轉氣體分配器的單床RTO,其示意圖如圖2和圖3所示。

如圖2所示,床層底部分隔為廢氣進入區和淨化氣出口區,並設有密封裝置以確保相互不竄氣。床層中部是陶瓷蜂窩塊轉子,頂部為燃燒室。為防止未反應的廢氣隨蓄熱體的旋轉進入淨化氣出口區,當蓄熱體旋轉到淨化氣出口區之前,設有一扇形區作為衝洗區。通過蓄熱體的旋轉,蓄熱體被周期性地冷卻和加熱,同時廢氣被預熱和淨化氣被冷卻,其操作原理與典型的兩室RTO完全一樣。這種裝置的旋轉速度在1~10r/min,典型的循環周期為60~180s(相當於切換時間30~90s)。

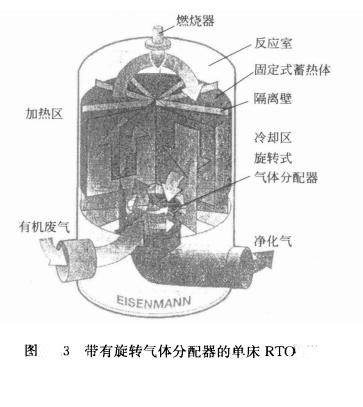

帶有旋轉氣體分配器的單床RTO如圖3所示。實際上這種裝置也與典型的蓄熱式熱力氧化器構造一樣,不過本來三室RTO裝置要用9個切換閥,而現在隻用一台旋轉式氣體分配器代替。該裝置的蓄熱體中設置分區格板,將蓄熱體床層分為幾個獨立的扇形區。廢氣從底部經進氣體分配器進入預熱區,使氣體溫度預熱到接近800℃後進到頂部的燃燒室,並完全氧化。反應後的淨化氣進入冷卻區,將熱量傳給蓄熱體而氣體被冷卻,並通過氣體分配器排出。

通過旋轉式分配器連續地控製氣流流動的方向,從而可取代複雜的切換閥門機構,並可消除在閥門切換時產生的壓力脈衝和波動。這種公司設計的旋轉蓄熱式熱力氧化器單台的處理量為2000~120000Nm3/h,其熱效率和淨化率方麵與三室RTO裝置大體相同,但因為緊湊的結構而使占地麵積僅為三室RTO裝置的一半。
