沸石分子篩吸附濃縮裝置結構

沸石分子篩轉輪區分為處理區、再生區和冷卻區三個功能區域，沸石分子篩轉輪在各個功能區域內連續運轉。廢氣通過前置的過濾器後，送至沸石分子篩轉輪的處理區。

在處理區有機廢氣中VOC被沸石分子篩吸附除去有機廢氣被淨化後從沸石分子篩轉輪處理區排出。吸附在分子篩轉輪中的VOC，在再生區經過熱風處理而被脫附、濃縮(5~20倍)再生後的沸石分子篩轉輪在冷卻區被冷卻。經過冷卻區的空氣，在經過加熱後作 為再生空氣使用，達到節能的效果。

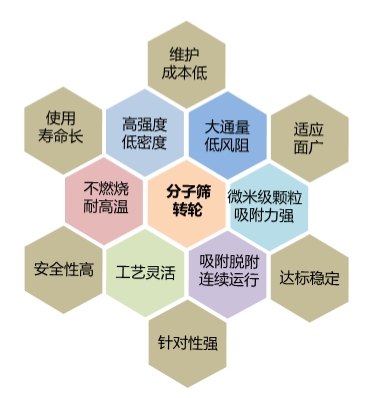

沸石分子篩吸附濃縮裝置特點

目前廣泛使用的蜂窩活性炭吸附裝置存在設備運行和淨化效率不穩定、脫附溫度低、安全風險高、控製閥切換頻繁易損等不足。

隨著國家環保政策法規日益嚴格，VOC限製排放標準也將提高，尤其在處理低濃度、大風量廢氣方麵，分子篩轉輪吸附濃縮裝置為企業提供了經濟合理、安全可靠的解決方案。

沸石轉輪核心參數

適用範圍較廣，可用於VOCs 濃度範圍為~1500mg/m的有機廢氣處理;比直接燃燒法節約25%~40%運行費用;很少產生NOX 和SOX，不受水氣含量影響。

濃縮裝置吸附效率在90%~98%之間，廢氣中VOCs 去除率可達90%以上。

廢氣進入裝置前，需使粉塵濃度小於1mg/m3，溫度小於40℃，濕度小於80%且不含酸堿性氣體。

沸石轉輪+催化燃燒CO爐的一體機

* 氧化溫度~300℃

* 采用管式或板式作為換熱器，換熱效率~65%

* 處理效率90%~99%

* 占地麵積相對較小

* 最高耐溫~500℃C

* 慎重處理含硫、鹵素等有機物質

* 適於間歇運行

* 需注意催化劑的選擇

* 需注意催化劑失活問題

沸石轉輪+RTO組合

* 氧化溫度~800℃

* 采用蓄熱陶瓷作為換熱器，換熱效率>95%

* 處理效率99%

* 占地麵積相對適中

* 最高耐溫~1000°C

* 可處理含硫、鹵素等有機物質,

* 適於連續運行
