​汽車塗裝生產過程中所產生的揮發性有機化合物（簡稱VOCs）的排放，是大氣汙染防治的重點，國家及地方環保部門針對汽車生產的特殊性，出台了越來越嚴格的排放標準。2015版江蘇省《表麵塗裝（汽車製造業）揮發性有機物排放標準》中明確規定：汽車塗裝生產線的噴漆室和烘幹室應安裝VOCs汙染治理設備，且烘幹室VOCs廢氣處理效率應當在90%以上，並對塗裝VOCs排放限值做出了明確規定（見表一）：

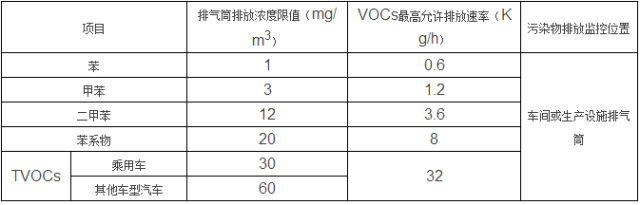

表一 排氣筒VOCs排放限值

 汽車塗裝VOCs排放概算

汽車塗裝生產中的VOCs來源於塗料中的溶劑，主要通過噴漆、油漆晾幹(水性漆預烘幹)和烘幹工序產生排放。烘幹工序產生的有機廢氣，由於VOCs濃度和溫度較高，可直接進入焚燒爐(TNV)或者蓄熱式熱力焚化爐(RTO)處理，淨化率可達到98%以上。而噴漆室排出的廢氣，由於風量大、VOCs濃度低、濕度大，常規的過濾、吸附等工藝措施難以有效處理，目前,國內大多數的汽車塗裝車間都不作處理，與晾幹區的廢氣一起經集中排氣筒，直接高空排放。

以生產節拍為16JPH，采取3C2B水性漆工藝的廂式商用車塗裝為例，中塗漆及底麵漆為水性漆，罩光清漆為1K溶劑型。水性漆預烘幹產生的廢氣直排，清漆晾幹區的排風補至噴漆室循環利用，再與噴漆室的廢氣一起經集中排氣筒排放；中塗及麵漆烘幹區廢氣經RTO淨化處理後排放。其VOCs排放速率概算見表二；噴漆室風量及VOCs排放濃度概算見表三：

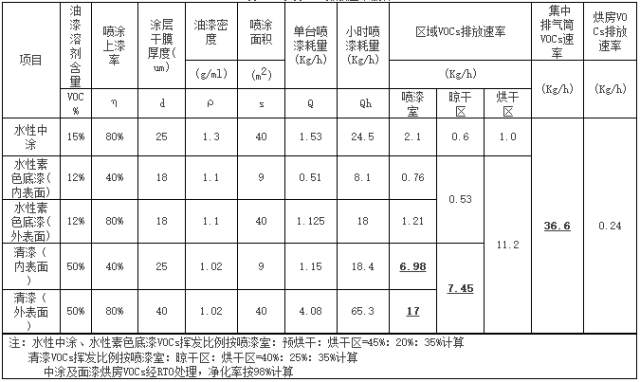

表二 塗裝VOCs排放速率概算

表三 噴漆室風量及VOCs排放濃度概算

根據概算：集中排氣筒的VOCs排放速率36.6Kg/h，排放濃度76.2mg/m3，均超過了排放標準。其中清漆噴漆室及晾幹區的VOCs排放量達到了31.4Kg/h，占到了排放總量的86%。由此可見，即使采取水性漆工藝，使用常規配套的溶劑型清漆，仍具有較多的VOCs排放，為了達到排放要求，需要對清漆噴塗段的廢氣進行淨化處理。

目前，對於大風量、低濃度的有機廢氣，常規最有效的方法是通過蓄熱式熱力焚化爐（RTO）來進行處理。其工作原理是：係統將有機廢氣加熱升溫至750℃以上，在燃燒室內停留0．7～1．0s，使廢氣中的有機汙染物氧化分解，成為無害的C02和H2O。廢氣燃燒產生的熱量被蓄熱體“貯存”起來，用於預熱新進入的有機廢氣，從而節省廢氣升溫所需要的燃料消耗，降低運行成本。RTO的最大處理風量一般低於100000m3/h，廢氣VOCs處理濃度為1000～20000mg/m3，當廢氣濃度低於1500mg/m3時，廢氣燃燒產生的熱量較少，設備需額外增加較多的燃料消耗，用於對新進入的有機廢氣升溫。而需處理的清漆噴塗段廢氣總排風量達到176000m3/h，VOCs濃度僅有178.6mg/m3，由此可見，RTO設備並不直接適用於這樣的廢氣處理。

3 沸石轉輪濃縮係統在噴漆室廢氣治理中的應用

近年來，一種適合處理高流量（大風量）、低濃度、高濕度、多成分VOCs廢氣的淨化設備——沸石轉輪濃縮係統，在歐美及日本等經濟發達國家的汽車塗裝廢氣處理方麵取得了較多的應用和良好的效果。

係統設備由兩大主要部分所組成，即疏水性沸石轉輪串連蓄熱式焚化爐。它的工作原理是利用沸石分子篩所具備的的高吸附性能，對有機廢氣進行吸附濃縮，再由RTO設備淨化處理濃縮後的有機廢氣。

3.1沸石分子篩的性能特點

沸石分子篩是一種鋁矽酸金屬鹽的多微孔晶體，由矽氧四麵體和鋁氧四麵體通過共享氧原子相互連接形成骨架結構，其表麵為固體骨架，內部為多微孔的篩狀構造。內部孔穴之間有孔道相互連接，其孔徑相同，分布非常均一，分子篩依據其內部孔穴的大小，可對分子進行選擇性吸附。沸石分子篩具有很大的比表麵積（300～1000m2/g），內部孔穴有強大的庫侖場和極性，因此，對吸附質分子的吸附能力很強，遠超過其他類型的吸附劑，即使在較高的溫度和較低的吸附質分壓（或濃度）下，仍有很高的吸附容量，是一種高性能的分離吸附材料。

通過對沸石分子篩進行表麵改性，去除結晶中的鋁原子，可消除其親水的極性，從而形成疏水性沸石分子篩。它不僅具有一般沸石分子篩的共性，在相對濕度達到80%時,都能保持幾乎不吸附水的特點，即使對於含水的空氣，也能夠選擇地吸附所需的物質,並且吸附量幾乎不受影響。疏水性沸石由無機氧化物組成，具有不可燃性，在900℃下焙燒2h,其結晶度仍保持不變，故熱穩定性極高，可反複通過加熱來實現脫附再生，並保證較長的使用壽命。

3.2沸石轉輪濃縮係統的原理及構成

沸石轉輪濃縮係統的關鍵部件是吸附輪（轉輪）,轉輪由疏水性沸石吸附介質與陶瓷纖維加工成波紋狀膜片，再卷製形成蜂巢狀的圓筒形框架結構，其中部安裝有旋轉軸承。轉輪的機械結構上，裝有耐VOCs腐蝕、耐高溫的材料製成的氣體密封墊，將轉輪隔離成三個區域：吸附處理區、再生脫附區、冷卻區。

全套設備主要由以下部分組成：廢氣過濾器、沸石轉輪、排氣風機、RTO焚化係統、熱交換器、自動控製係統。

目前，最大型號的單隻沸石轉輪，廢氣處理量可達到100000m3/h，能夠將廢氣中的VOCs濃度提高5～20倍。

3.3沸石轉輪濃縮係統工藝流程

3.3.1廢氣的除濕、過濾處理：

沸石轉輪在吸附濃縮過程中，待處理廢氣的相對濕度低於80%時，對VOCs的吸附率可達到90%以上，當廢氣濕度大於90%時，吸附效率則下降至80%左右。

目前，國內汽車塗裝噴漆室采取水旋處理的濕式噴房較多，其排出的廢氣，相對濕度超過90%，因此在廢氣進入沸石轉輪之前，需要進行加熱除濕。同時，由於廢氣中含有少量漆霧等顆粒雜質，需進行過濾處理，避免影響轉輪的吸附效率。

3.3.2轉輪吸附濃縮VOCs與再生脫附：

過濾後的大流量的低濃度有機廢氣被送至轉輪吸附區，轉輪可根據廢氣處理量，以1～6轉/小時的速度持續緩慢旋轉。廢氣中含有的VOCs被截留吸附在轉輪上的沸石分子篩內部，淨化後的潔淨空氣則直接排放至大氣。轉輪持續旋轉吸附VOCs，逐漸趨向吸附飽和，當轉輪旋轉進入至脫附區時，脫附風機提供200℃左右的高溫熱空氣，穿過吸附飽和的轉輪區域，將其中吸附的VOCs脫附並帶走，轉輪從而恢複吸附能力。脫附後的轉輪進入冷卻區，經冷卻空氣吹掃，恢複至常溫，再次旋轉至吸附區，重新開始下一輪的工作。

3.3.3有機廢氣淨化處理：

轉輪吸附的VOCs經脫附後，隨脫附熱空氣送往RTO進行淨化處理。由於，脫附熱空氣風量僅為5000～20000m3/h，廢氣中的VOCs被濃縮了5～20倍，因此，需要最終處理的有機廢氣具備了濃度高、風量小、溫度高的特點，能夠與烘幹室的廢氣合並後進入RTO集中處理，VOCs的淨化率可達到95%以上。RTO焚燒產生的一部風熱能可用於轉輪脫附空氣的加熱；末端排放的高溫煙氣可進行餘熱回收，進一步做到節能、環保。

4 沸石濃縮轉輪係統技術特點：

特別適用於處理大風量、低濃度的有機廢氣，淨化效率穩定、VOCs去除率達到90%以上。

轉輪低壓損、無吸附損耗、對於高沸點的揮發性有機氣體，也能夠能有效處理。

沸石轉輪由無機氧化物組成，具有不燃性，使用安全。

轉輪熱穩定性極高，反複通過加熱脫附來實現再生，理論使用壽命可達到10年左右。

濃縮後進入RTO處理的廢氣風量小，故可以與烘房共享一套RTO設備，減少了設備投資，降低了RTO運行能耗。

沸石轉輪可適應較高濕度的有機廢氣吸附，對於濕式噴漆室廢氣處理，可減少除濕的設備投資及運行能耗。

可采取單隻或多隻轉輪並聯組合的方式，以適應不同風量的廢氣處理。

5結束語

隨著國家對大氣汙染防治的要求越來越嚴格，汽車塗裝VOCs排放限值必然將逐年下調，對於塗裝噴漆室廢氣排放的治理迫在眉睫。沸石濃縮轉輪技術，是現有技術條件下，處理大風量、低濃度、高濕度有機廢氣的最佳選擇，在汽車塗裝廢氣治理中的應用將會越來越廣泛。
