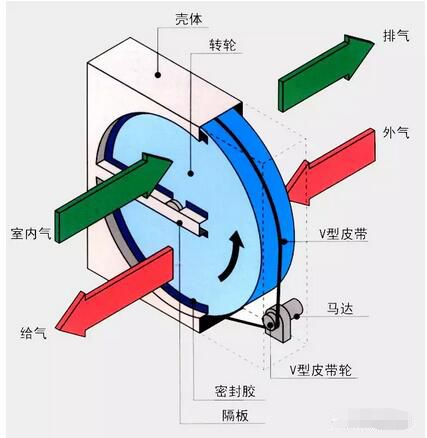

沸石轉輪是在陶瓷纖維紙表（biǎo）麵塗覆無機粘結劑製成的。用水衝洗（xǐ）時，不（bú）僅轉輪不會開裂變形，也不會出現分子篩脫落導致的（de）性能劣化和使用壽（shòu）命縮短。

　　在沸（fèi）石轉輪的高溫再生中，在正常的標（biāo）準再生溫度(180~200℃)下，不完全脫附或聚合產生的高沸點物質會在沸石轉輪中積累。這樣不僅（jǐn）降低（dī）了吸附淨化效率（lǜ），而且當沸石轉輪中（zhōng）積累的VOCs超（chāo）過一定含量時，即使在標準再生溫度運行下，也存在VOCs自燃的風險，導致沸石轉輪燃燒（shāo）或著火。

　　如果積累的揮發（fā）性有機化（huà）合物是水（shuǐ）溶（róng）性的，積（jī）累在轉輪中的揮發性有機化合物可以通過上述水洗方法溶解，從（cóng）而轉輪可以再生。積累活化法是對標準再生溫度(180~200℃)的係統，定期(一般每2~6個月)進行高溫複升(300℃)操（cāo）作，高（gāo）溫再生操作時間一般為12~24小時，使沸石流道中積累的高沸點VOCs完全脫附，沸石轉輪得以活化再生。

　　實施高溫再生法（fǎ）的前提條件是：

　　(1)沸石轉輪本身應（yīng）耐高溫；

　　(2)采用耐高溫密封材料和密封結構；

　　(3)選擇耐（nài）高溫的再生鼓（gǔ）風機；

　　(4)要有300以上的再生空氣熱（rè）源（yuán）。
