塗料催化燃燒廢氣處理係統—清遠市某化工科技

塗料催化燃燒廢氣處理係統

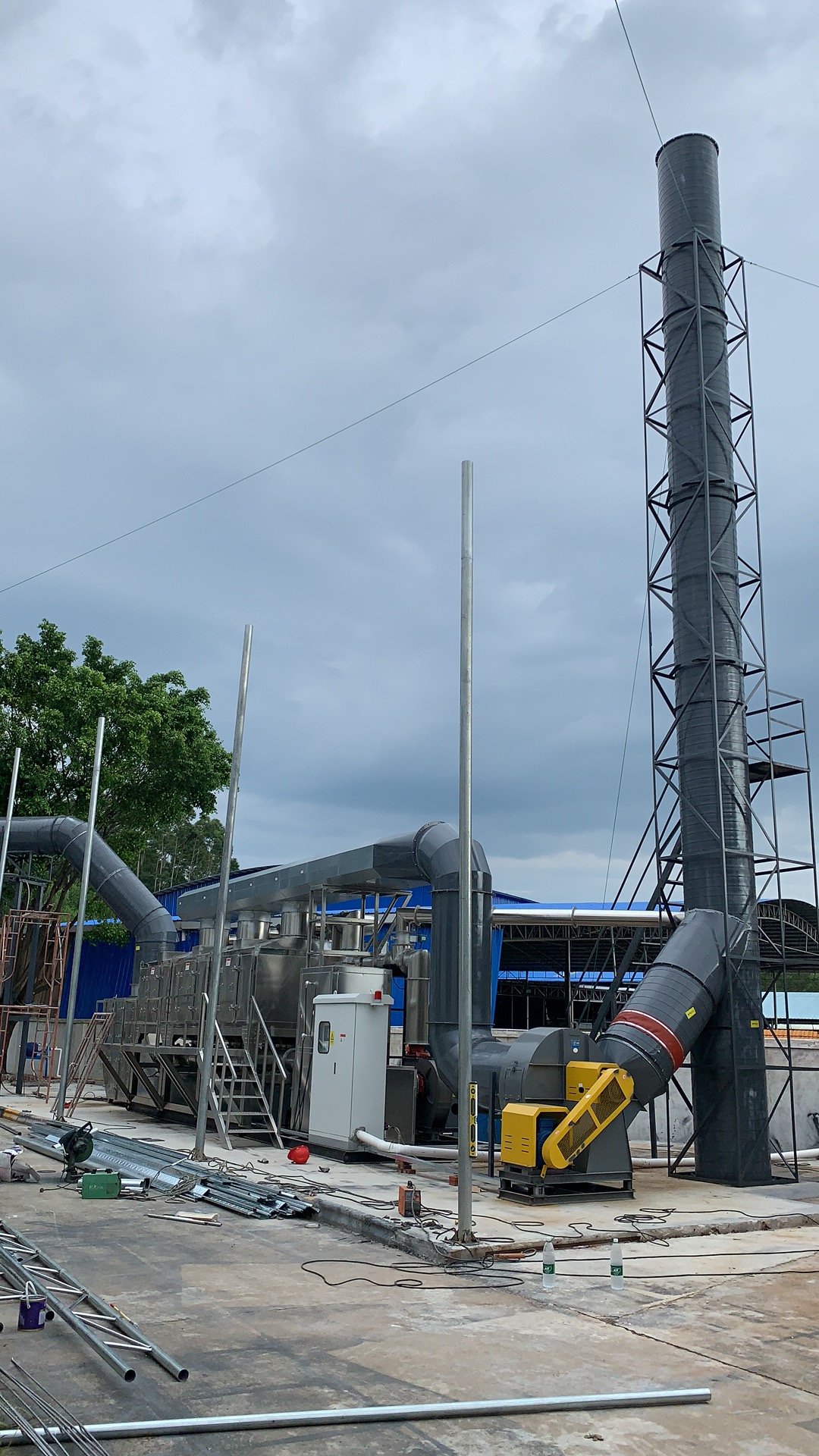

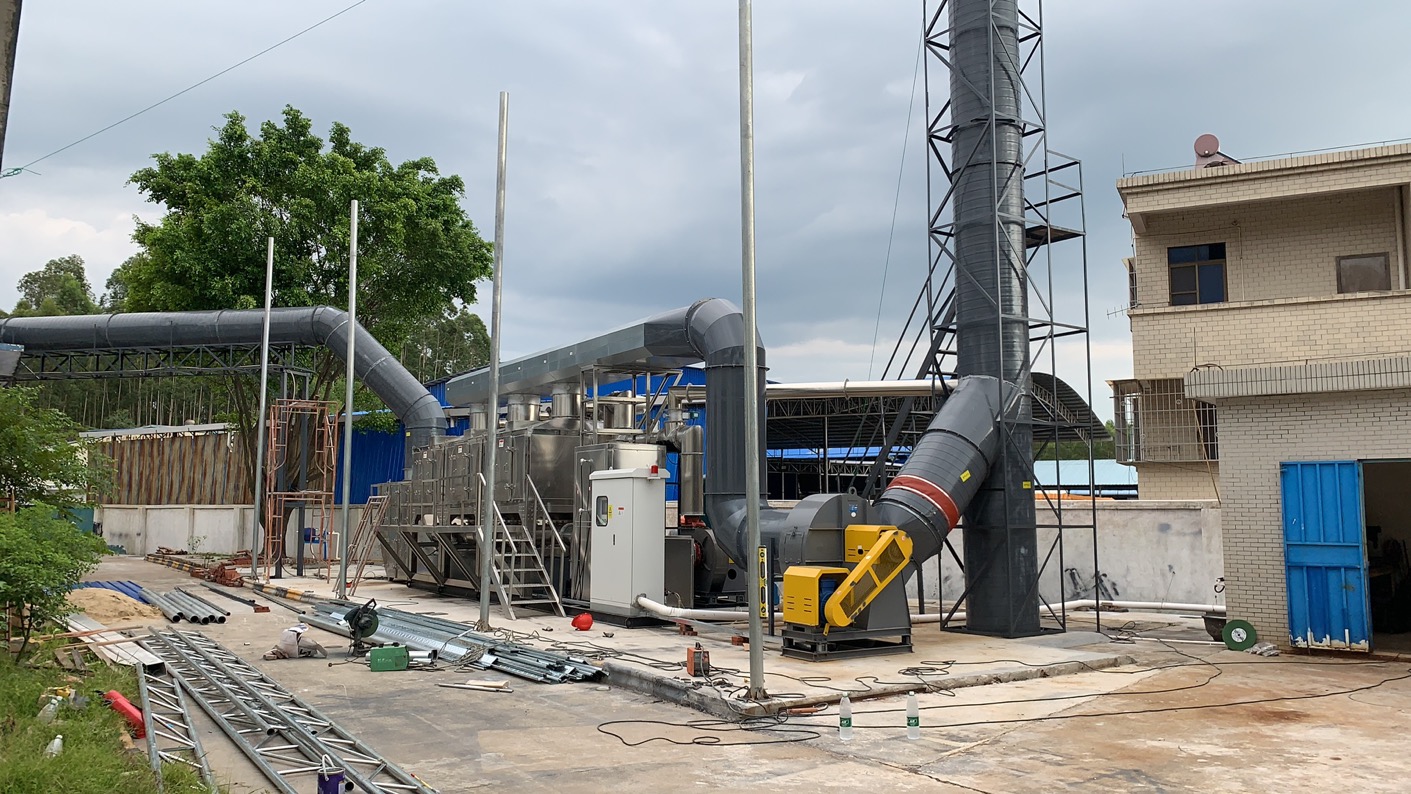

清遠市某化工科技有限公司案例實圖

本係統由五個係統模塊組成

1、預處理模塊：幹式過濾器。

2、吸附模塊：活性炭吸附箱、活性炭、進出風管道、主引風機。

3、催化燃燒模塊：電加熱組、換熱器、催化燃燒器、催化劑、控製閥門組、脫附循環風機、補冷風機。

4、控製係統模塊：PLC控製單元、變頻器、測溫及信號反饋單元。

5、安全保障模塊：催化床泄爆閥、吸附箱泄爆閥、消防閥門、冷卻降溫係統、集成安全控製係統。

主要處理對象

苯、甲苯、二甲苯、乙酸乙酯等VOCs有機廢氣。

幹式過濾器

幹式除霧過濾器去除水霧，預防對後續活性炭與燃燒係統造成損害

基本原理

通過過濾棉不同性能的過濾器，除去廢氣中的粉塵與濕氣，也即通過濾料將粉塵捕集截留下來，以保證送入風量的潔淨度要求。它所用的濾料為較細直徑的纖維，既能使氣流順利通過，也能有效地捕集塵埃粒子。每級過濾器上裝置壓降測量計，以便提醒操作人員更換過濾器。

活性炭吸附濃縮係統——脫附設備

活性炭吸附箱吸附VOCs廢氣並富集

基本原理

活性炭吸附濃縮-脫附設備是由3個活性炭單元吸附器組成，以時間為順序，依次完成每個活性炭吸附單元的吸附、脫附和冷卻過程，進而把大風量、低濃度的有機廢氣濃縮成小流量、高濃度的有機廢氣淨化設備。濃縮後的高濃度氣體連接到催化燃燒設備進行氧化處理。

催化燃燒係統

催化燃燒係統對富集的VOCs廢氣進行熱力焚燒，破壞其組織結構生產CO2和H2O

基本原理

該裝置是將有機廢氣最終分解氧化的核心設備是脫附解析活性炭中有機物時所用熱能提供源。解析出濃縮的有機廢氣經催化燃燒內置加熱裝置加熱，再通過催化劑的作用分解成水和二氧化碳，同時釋放能量，由熱交換裝置置換能量，用於維護設備自燃的能源。

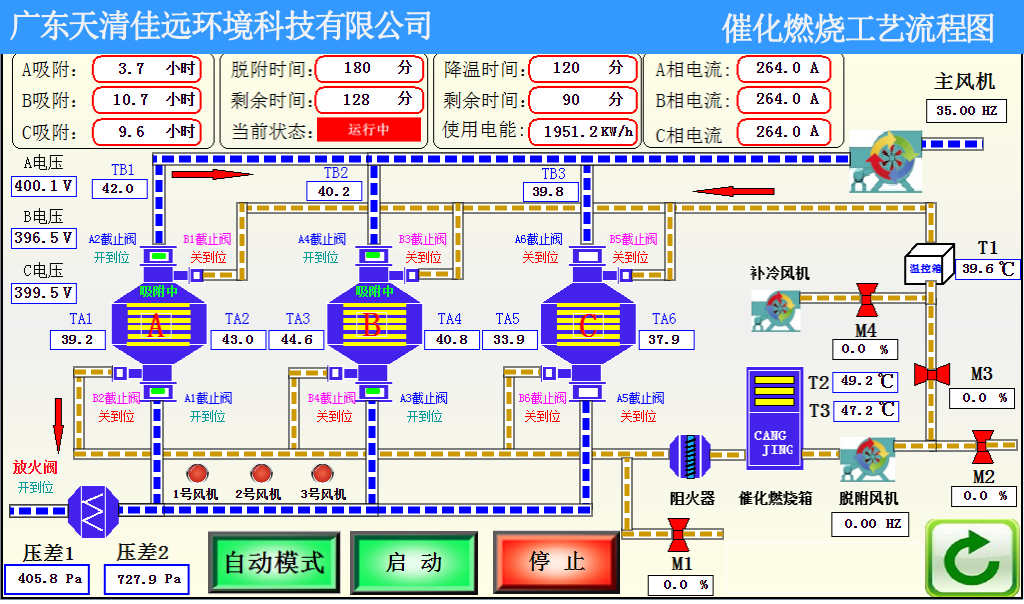

PLC電控係統介紹

催化燃燒設備電控係統是對催化燃燒爐CO進行集中控製，同時，對整個係統運行工況進行實時監控。

基本原理

CO催化燃燒爐內的高溫傳感器反饋氧化室內的溫度信號提供給電控，以便電加熱功率的大小控製，使氧化室內的溫度保持穩定；當氧化室內的溫度超過上限溫度，係統將自動報警，停止電加熱，當氧化室內的溫度低於下限溫度，啟動電加熱自動補償熱量。

CO氧化室內的壓力傳感器反饋氧化室內的壓力信號提供給PLC，當氧化室內的壓力出現異常時，係統會自動報警。

CO 脫附風機采用變頻控製，風機的頻率（實際處理風量）和生產線的使用狀況信號連鎖，從而保證CO的廢氣處理量和生產線的實際廢氣排放風量吻合。

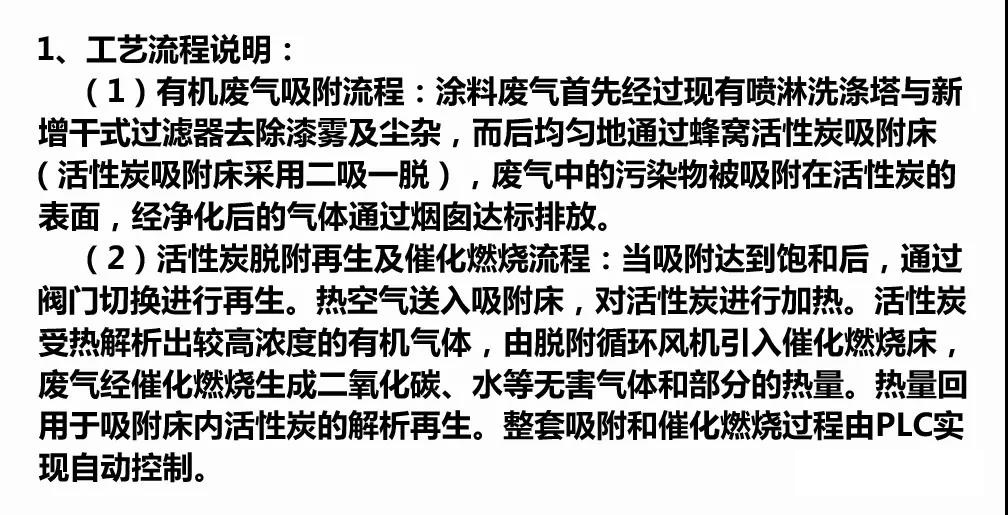

工程流程紙

◆ ◆ ◆ ◆ ◆

塗料催化燃燒廢氣處理係統—清遠市某化工科技
